- 型号: CL-JXQ-GX
- 规格: 非标
- 材质: 不锈钢
CL-JXQ-GX系列高效净水器是在我公司研发的盘管网格反应器(取得国家发明专利)的基础上,充分考虑用户的使用要求设计生产的生活饮用水净化设备(取得国家实用新型专利)。它具有结构紧凑合理、操作简便、运行稳定、处理效果好,适应性强、使用寿命长等特点。
◇ CL-JXQ-GX系列高效净水器是在我公司研发的盘管网格反应器(取得国家发明专利)的基础上,充分考虑用户的使用要求设计生产的生活饮用水净化设备(取得国家实用新型专利)。它具有结构紧凑合理、操作简便、运行稳定、处理效果好,适应性强、使用寿命长等特点。
◇ CL-JXQ-GX系列高效净水器采用食品级不锈钢板材制造,将投药、混合、混凝、沉淀、污泥浓缩、自动反冲洗、消毒等净水工艺流程优化组合,能将高浊度原水净化成符合国家《生活饮用水卫生标准》( GB5749-2006)要求的生活饮用水。
◇ CL-JXQ-GX系列高效净水器依配置的消毒加药设备的不同分为CXZ-A型及CL-JXQ-GX-B型。
◇ CL-JXQ-GX系列净水器还可依用户需求配置我司自有研发的无电源清水池水位自动控制装置(取得国家实用新型专利),清水池水满时自动关闭设备进水具有节水省药的功能。
◇ CL-JXQ-GX系列净水器适用于l类11类地表水源,原水浊度小于1500 NTU、短时间允许达到3000NTU的原水处理。出水浊度达到国家生活饮用水标准。适合广大衣村乡镇、农场、远离城市的中小型企业单位、部队营区、的生活饮用水的净化需要。
◇ CL-JXQ-GX系列高效净水器采用由我司研制无须电源的压力式加药罐、水动力计量混合加药装置及水力控制消毒加药装置,净水器运行无须电源,特别适合无电力供应的山区乡村使用。
原水浊度: ≤1500 NTU,短期可达3000 NTU
出水浊度: ≤1 NTU(特殊情况≤3 NTU)
反应时间: 8~12分钟
稳流区流速:2.4-2.7毫米/秒
过滤速度:9-10米/小时
冲洗强度:15升/平方米·秒
冲洗时间:4-5分钟
设备进水水头:≥9米(配置满水自停装置须≥12米)

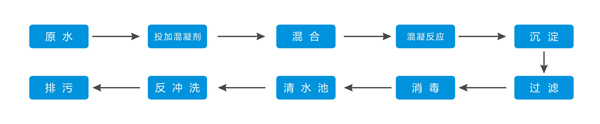

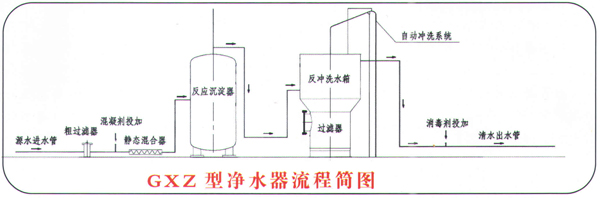

流程图简介
1、混凝剂的投加:
混凝剂的投加,是根据原水浊度的变化,经投药设备控制投加混凝剂的数量,使混凝剂投加达到高优化,保证出水浊度。投加系统包括:压力加药罐或水动力计量混合加药器。
2、混合:
混凝剂投加到原水中,经混合器将原水与混凝剂快速混合,混凝剂充分均匀地扩散于水体中,为后续混凝反应创造有利条件。设备配置的改良型管式静态混合器具有小阻力高效率的优点,可节省混凝剂投加量20%-30%。
3、混凝反应:
混合后的原经混凝反应后,水中杂质悬浮物及胶体颗粒经反应生成均匀粗大的矾花,以利于后续的固液分离。反应器为新型盘管网格反应器。具有絮凝反应效率高,抗冲击负荷能力强的优点,反应时间仅需5~6分钟即可形成均匀密实、易于沉淀的矾花,产水量可以提高1倍左右。
4、沉淀:
经混凝反应后的水上升至沉淀区,水中矾花在沉淀达到固液分离的目的。沉淀区上升流速为2.7mm/S左右。沉淀采用新型的絮凝沉淀器大幅度提高沉淀效率,淀水浊度低于5度,减轻了滤池负担节约大量反冲用水。
5、过滤:
沉淀后出水经滤池过滤,水中残留的细小矾花被滤层截留保证出水浊度低于1UTN。滤速约为10M/h过滤器滤料采用φ0.8~φ1.2的均质石英沙滤料。过滤器具有自动反冲洗功能,既减少了管理工作量又确保了出水水质。
6、反冲洗:
过滤器工作一段时间后,滤层中截留的污物达到相当的量时,过滤层过滤阻力增大,造成过滤水量减少。这时设各自动对滤层进行反冲洗,把滤层中截留的污物反冲到排污沟排放,恢复滤池的过滤能力。反冲洗水由过滤器自带水箱提供,反冲洗强度15I/s.m2,反冲洗历时4~6分钟。
7、消毒:
过滤出水经投加消毒剂后流入渚水池。CL-JXQ-GX-A型净水器配套的消毒设备为二氧化氯发生器。CL-JXQ-GX-B型净水器配套的消毒设备为水力控制消毒加药装置它是通过调节流经加氯桶的水量来控制消毒剂投加量,保证出水水质达到饮用水标准。
* 经以上工艺流程处理后,出水质即可达到《生活饮用水卫生标准》(GB5749-2006)的要求。
